Un gadget pour parler du Braille

Le "Braille Peg Cell"

Le "Peg Cell" est un petit objet en impression 3D qui tient dans la main, sur lequel il est possible de faire monter ou descendre 6 petit plots. Globalement, c'est un fidget en forme de cellule Braille 6 points, qui permet de réaliser n'importe quelle combinaison de caractère en Braille. Evidemment , cela ne vous permettra pas de représenter un texte complet en Braille. Mais pour expliquer le principe du Braille, ou bien l'utiliser comme outil pédagogique pour apprendre le Braille de manière ludique et progressive, c'est tout simplement un outil génial et très bien réalisé. Je l'ai essayé avec une impression en PETG, la conception est très astucieuse et l'ensemble du dispositif est entièrement imprimable, nul besoin donc d'approvisionner des pièces détachées.

Le Braille Peg Cell sur Thingiverse

Le "Braille cube"

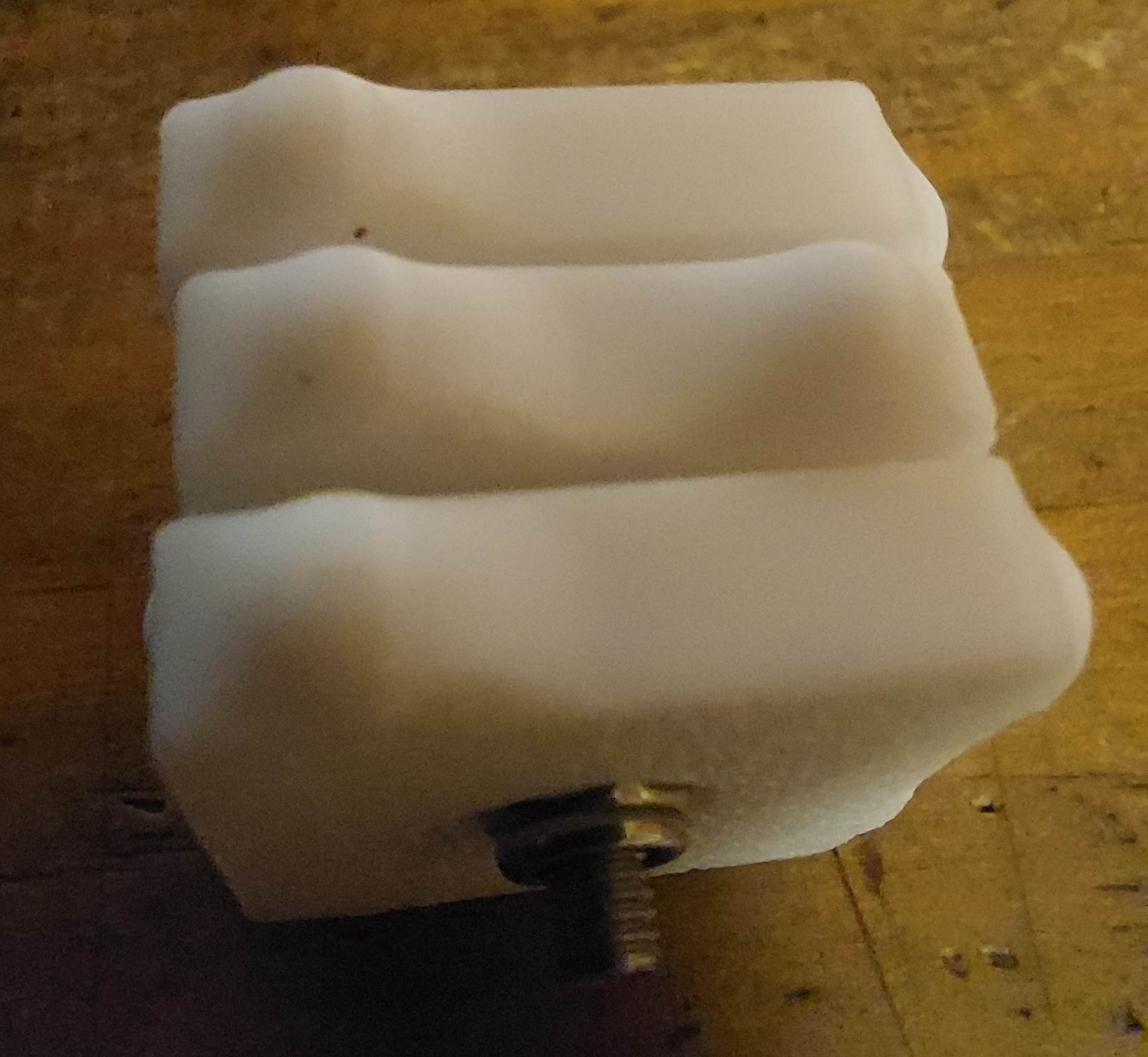

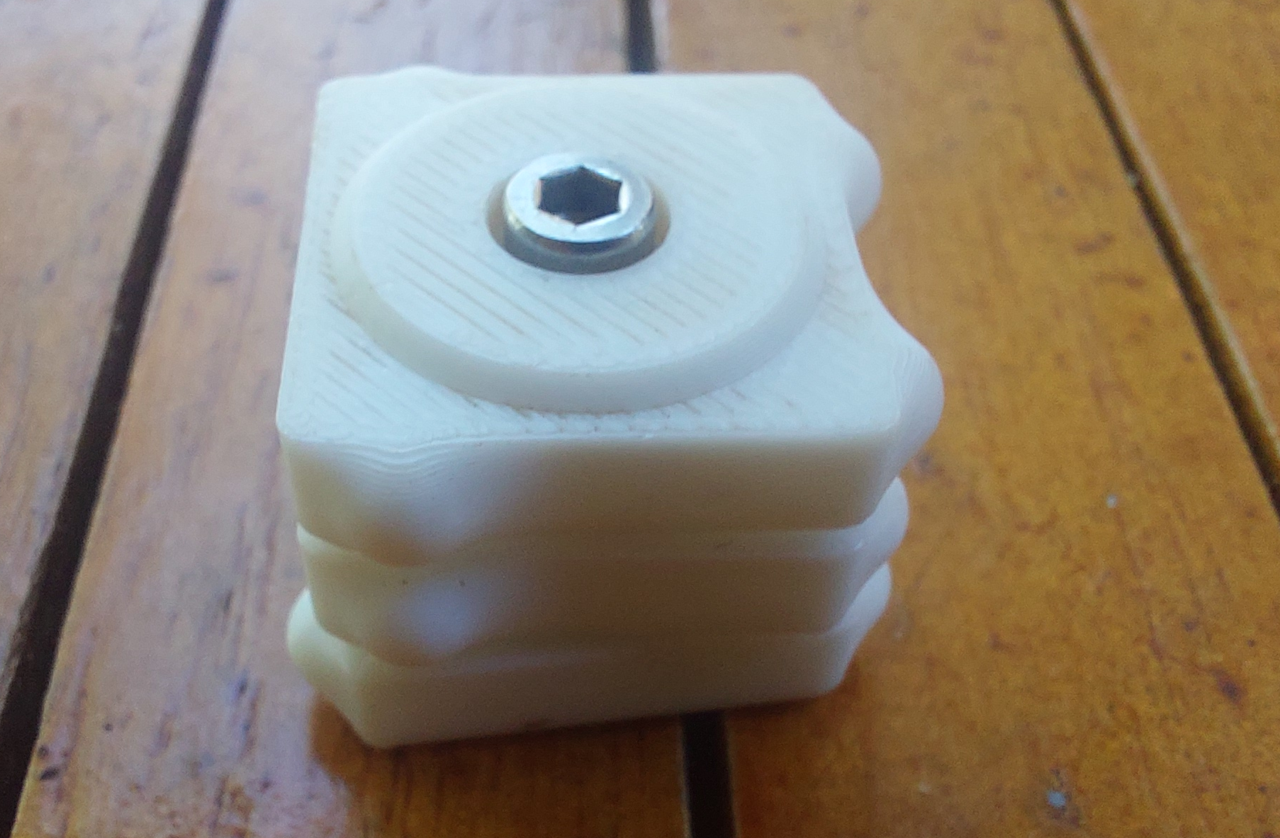

Un petit cube un petit peu plus gros que le pouce. Le cube est constitué de 3 plateaux reliés par une vis M3, plateaux qui peuvent pivoter les uns par rapport aux autres. En fonction de la position d'un plateau vous pouvez présenter 0,1 ou 2 points. Donc avec les 3 plateaux, vous pouvez représenter n'importe quel caractère Braille 6 points. Une évolution facile consiste à ajouter un 4eme plateau pour réaliser du Braille 8 points. Le design est simple et efficace, les plateaux sont imprimés en 3d. Je l'ai essayé en imprimant les plateaux en PETG avec une hauteur de couche de 0.12mm, cela permet d'obtenir un objet très lisse et agréable au toucher. Pour assembler les plateaux, vous aurez besoin d'une vis M3 de 20mm et d'un écrou M3. Je conseillerais un écrou nylstop pour éviter que l'écrou ne se desserre quand on manipule les plateaux. Avec quelques éléments supplémentaires, on doit pouvoir transformer le Braille cube en porte clé, ce qui permet de l'avoir facilement sur soi.

Le Braille cube sur thingiverse

Une règle pour embosser du Braille au poinçon

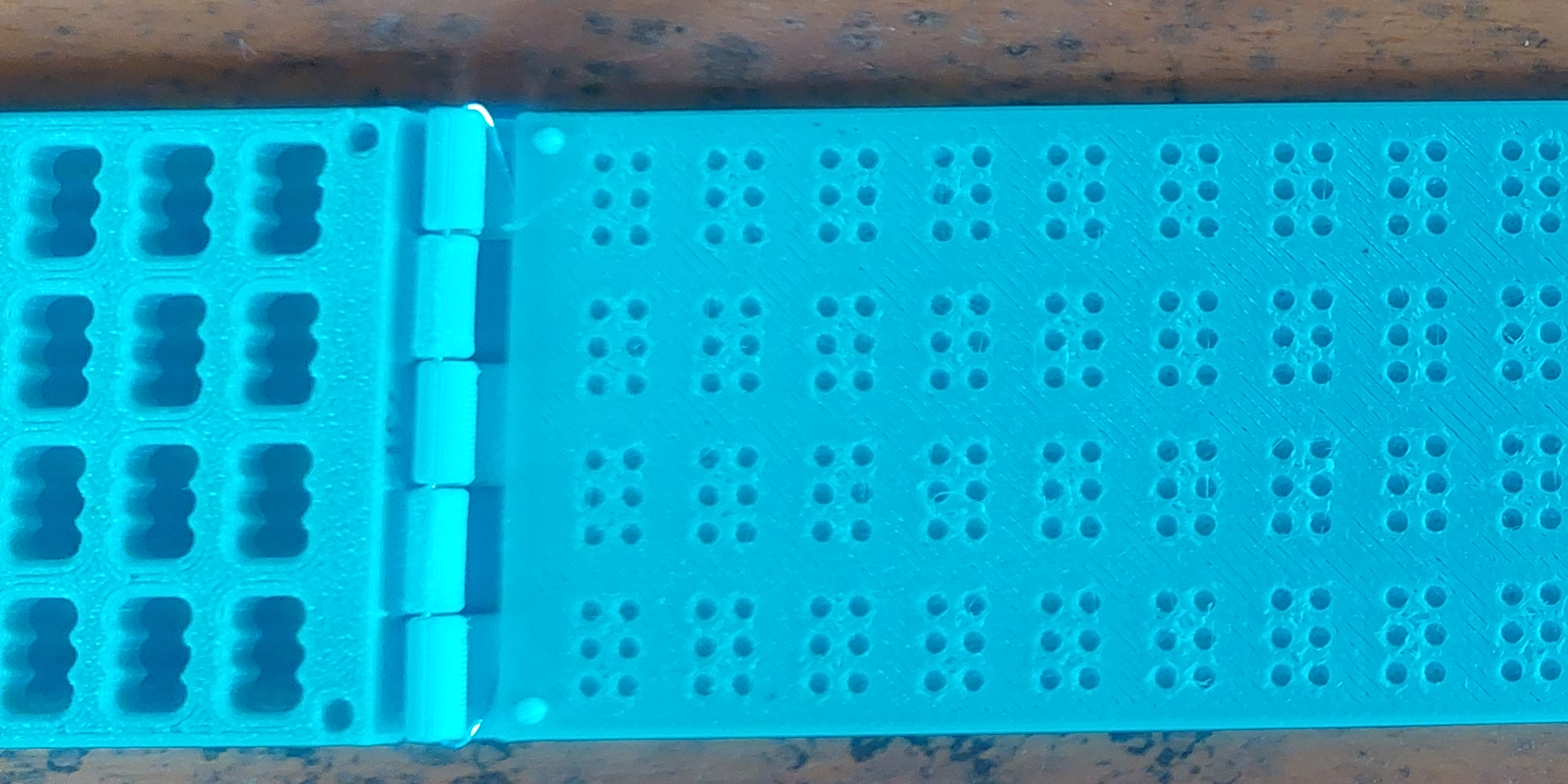

Une règle Braille à imprimer en 3d, qui vous permettra de réaliser 4 lignes de Braille manuellement à l'aide d'un poinçon. 2 pièces à imprimer en 3d qui seront reliés par un charnière. L'assemblage de la charnière nécessite une petite tige en métal comme un morceau de trombone ou de corde à piano.

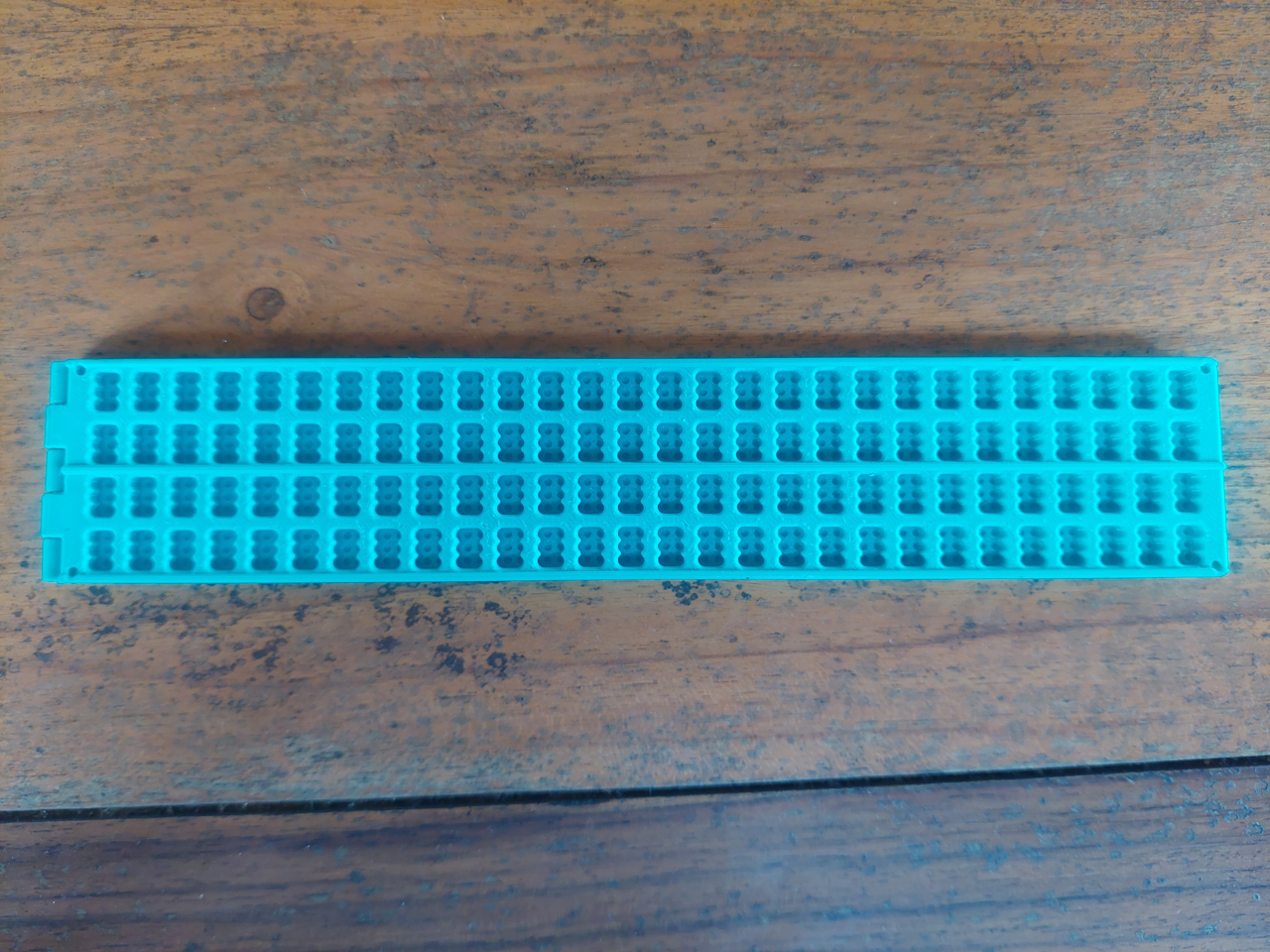

Une fois assemblée, la règle permet d'embosser du Braille sur du papier jusqu'a la largeur d'une feuille A4. Les petits repères sur la partie supérieure de la règle vous permettrons de positionner correctement les points Braille conformément à la norme. La partie inférieure compte également autant de petites enclumes qu'il y a de points Braille possibles.

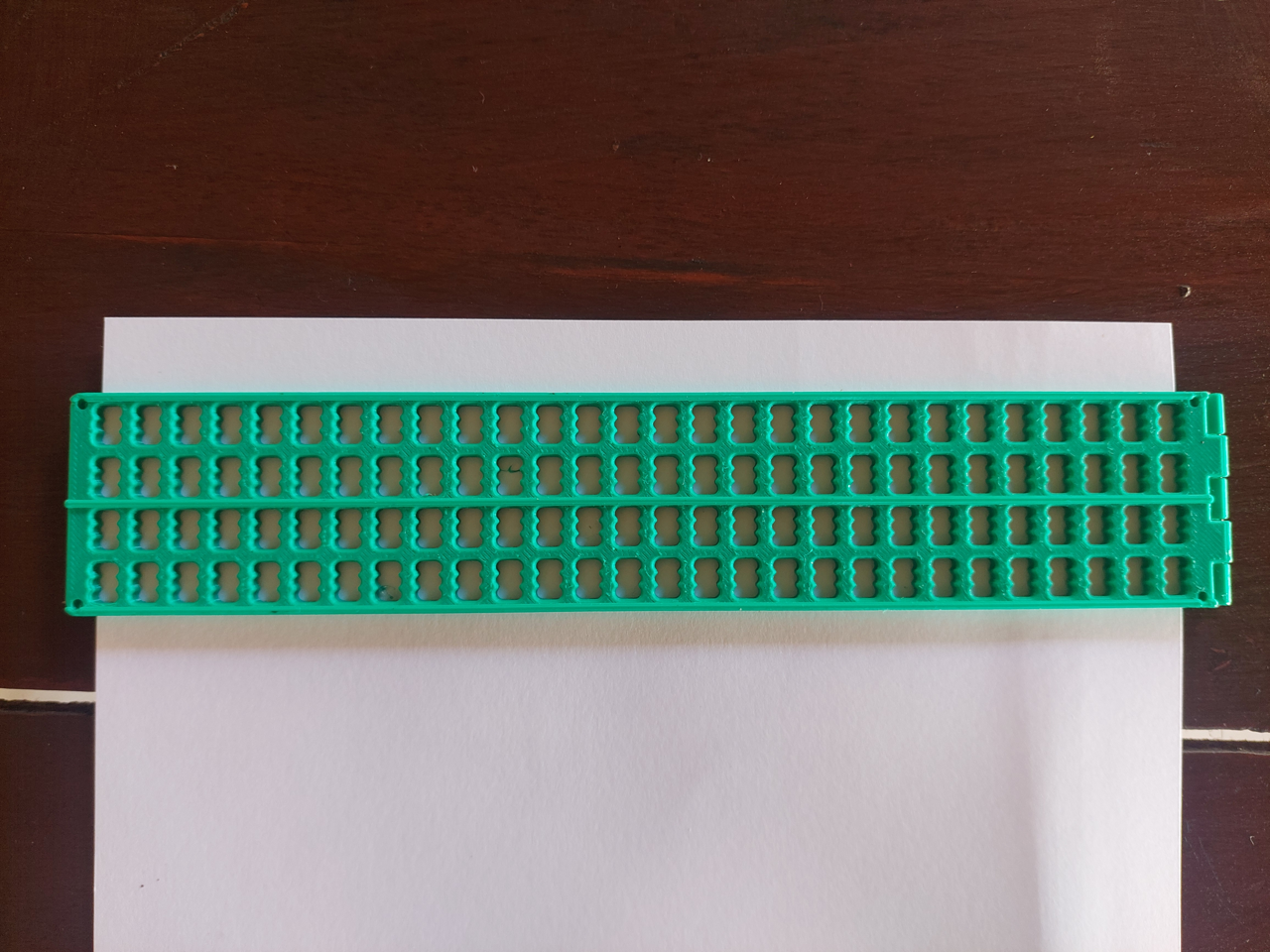

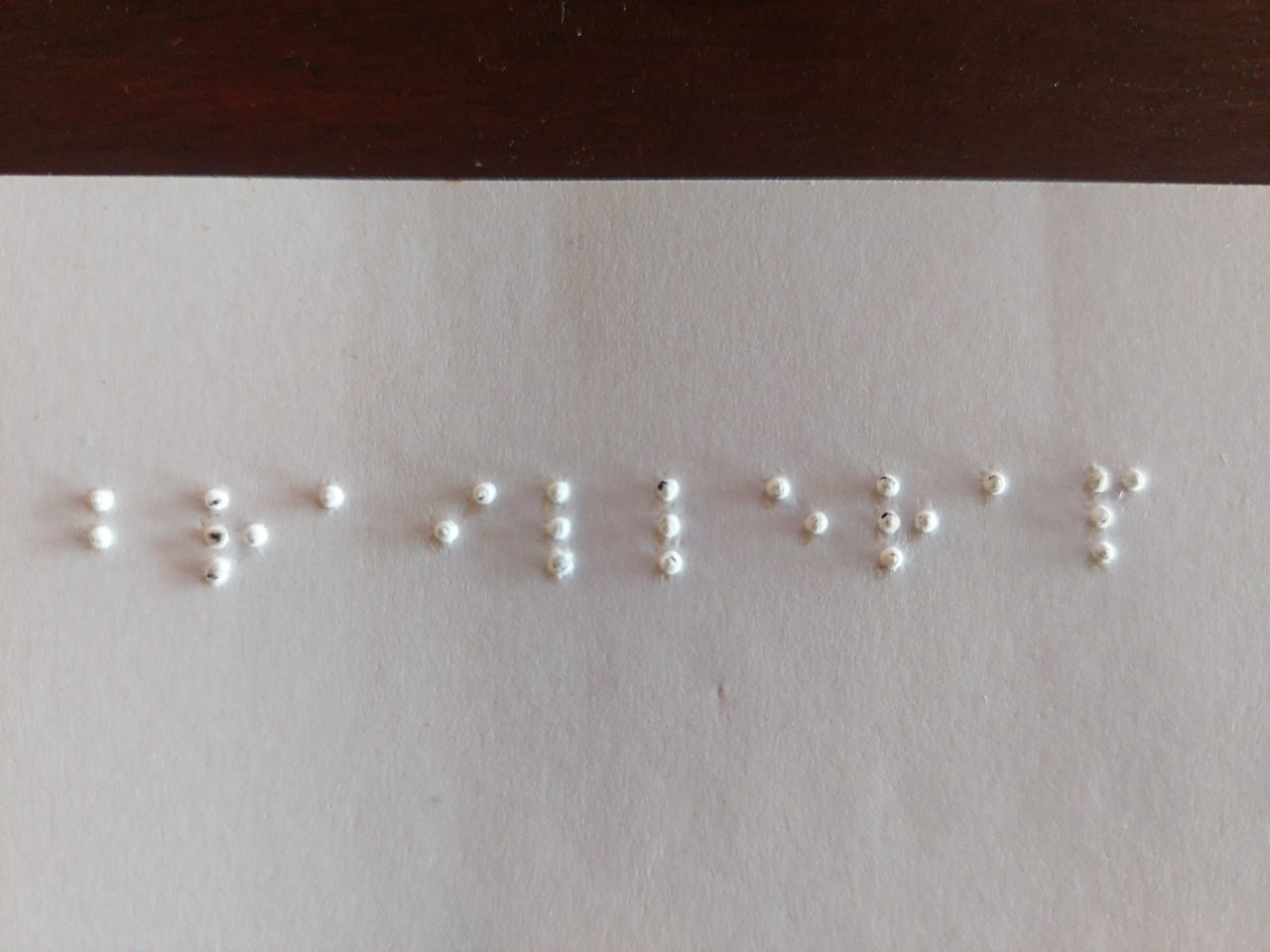

Pour illustrer l'utilisation, imaginons que l'on souhaite embosser le mot "braillerap" qui se représente en Braille par "⠃⠗⠁⠊⠇⠇⠑⠗⠁⠏". Il faut positionner la feuille entre les deux parties de la règle, en vérifiant l'alignement par rapport à la feuille et en prenant soin d'aligner les deux parties de la règle. Quatre petits plots en relief facilitent cet alignement.

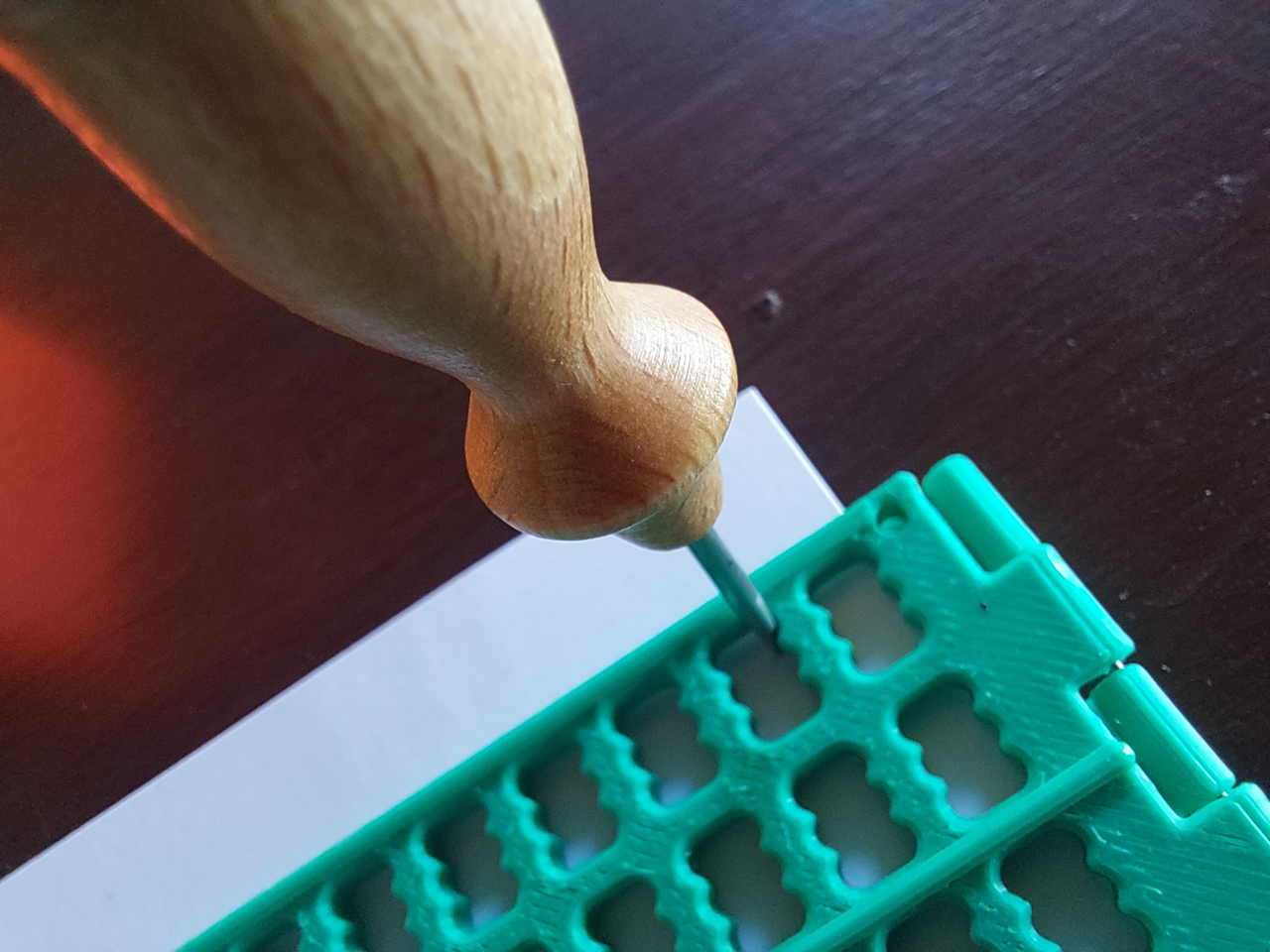

Ensuite, à l'aide du poinçon, on embosse les points Braille en utilisant les petites encoches des cellules Braille pour positionner le poinçon de manière précise. Attention par contre, il faut embosser de la droite vers la gauche, en effet pour lire les points Braille, il faudra retourner la feuille. C'est en effet la principale difficulté pour embosser un texte en Braille avec une règle manuelle, il faut effectuer la gymnastique mentale pour inverser l'ensemble des points Braille.

Le résultat est plutôt satisfaisant, cela permet difficilement d'embosser un texte long, les règles en métal de qualité sont tout de même plus faciles et confortables à utiliser. Mais pour une sensibilisation ou tout simplement pour dépanner, cela permet de réaliser quelques lignes de texte en Braille. Il suffit de télécharger les fichiers et de trouver une imprimante 3d pour les imprimer. La license est évidemment une license libre.

La règle Braille sur Printables avec les fichiers nécessaires pour la réalisation
